電纜名稱： 控制電纜
電纜品牌：武漢第二電線電纜有限公司（飛鶴牌武漢二廠電線電纜）、武漢電纜集團有限公司和深圳永盛發電線電纜實業有限公司
適用范圍：聚氯乙烯控制電纜 供交流額定電壓500V或直流電壓1000V及以下配電裝置中電器，儀表接線之用。
電纜型號：KVV KVVP KVVP2 KVVP/22聚氯乙烯控制電纜等
參考價格：2.6元/米（來電咨詢13995668491)
合格證書：正品產品合格證和檢測報告
是否含稅：用戶自行選擇是否開稅票
電纜價格：電話咨詢027-85667887
一、聚氯乙烯控制電纜 簡介
1、執行標準：
GB9330-2008（參照采用IEC227耐電壓優于IEC227）
2、控制電纜使用特性：
* 額定電壓：Uo/U：450/750V
* 工作溫度：一般型最高不超過70℃；交聯聚乙烯最高不超過90℃
* 最低環境溫度：固定敷設-40℃；非固定敷設-15℃。
* 最小彎曲半徑：無鎧裝電纜應不小于電纜外徑6倍；有鎧裝電纜應不小于電纜外徑12倍

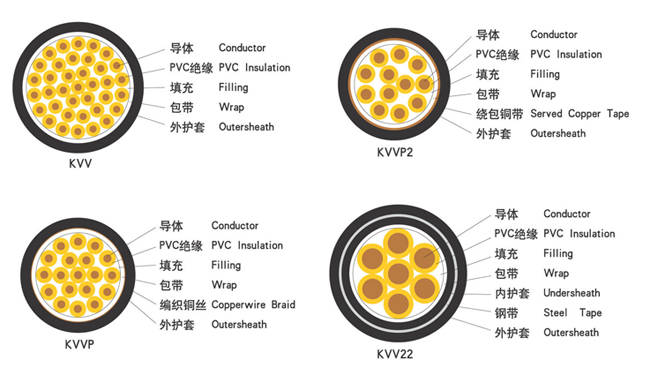

聚氯乙烯控制電纜特性圖
3、控制電纜用途：
* 適用于交流額定電壓Uo/U為450/750V及以下的控制，監控回路及保護線路，聚氯乙烯控制電纜 供交流額定電壓500V或直流電壓1000V及以下配電裝置中電器，儀表接線之用。
|
|
二、控制電纜型號名稱及使用范圍
|
|
|
|
|
|
|
序號
|
型號
|
產品名稱
|
主要使用范圍
|
|
1
|
KVV
|
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
適用于弱電控制系統或強電磁場干擾區 |
|
2
|
KVVP
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
|
3
|
KVVP2
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
|
4
|
KVV22
|
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
5
|
KVVR
|
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
|
6
|
KVVRP
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
|
7
|
KVVP2-22
|
銅芯聚氯乙烯絕緣聚乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
8
|
KYJV
|
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
具有優良的電氣性能耐化學腐蝕,適用于負載大,環境惡劣的場所 |
|
9
|
KYJVP
|
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
|
10
|
KYJVP2
|
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
|
11
|
KYJV22
|
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
12
|
KYJVR
|
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制軟電纜 |
|
13
|
KYJVRP
|
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
|
14
|
KYJVP2-22
|
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
15
|
ZR-KVV
|
銅芯聚氯乙烯絕緣及護套阻燃控制電纜 |
燃燒時不延燃，適用于有防火要求場合 |
|
16
|
ZR-KVVP
|
銅芯聚氯乙烯絕緣及護套銅絲編織屏蔽阻燃控制電纜 |
|
17
|
ZR-KVVP2
|
銅芯聚氯乙烯絕緣及護套銅帶屏蔽阻燃控制電纜 |
|
18
|
ZR-KVV22
|
銅芯聚氯乙烯絕緣及護套銅帶鎧裝阻燃控制電纜 |
|
19
|
ZR-KVVR
|
銅芯聚氯乙烯絕緣及護套阻燃控制軟電纜 |
|
20
|
ZR-KVVRP
|
銅芯聚氯乙烯絕緣及護套銅絲編織屏蔽阻燃控制軟電纜 |
|
21
|
ZR-KVVP2-22
|
銅芯聚氯乙烯絕緣及護套銅帶屏蔽鋼帶鎧裝阻燃控制電纜 |
|
22
|
KYV
|
銅芯聚乙烯絕緣聚氯乙烯護套控制電纜 |
絕緣電阻高，防水性強，較好的耐寒性，適用于敷設環境溫度低，潮濕的場合 |
|
23
|
KYVP
|
銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
|
24
|
KYVP2
|
銅芯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
|
25
|
KYV22
|
銅芯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
26
|
KYV32
|
銅芯聚乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜 |
|
27
|
KYVR
|
銅芯聚乙烯絕緣聚氯乙烯護套控制軟電纜 |
|
28
|
KYVRP
|
銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
|
29
|
KYVP2-22
|
銅芯聚乙烯絕緣聚乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
|
|
|
|
三、控制電纜生產范圍
|
|
|
型號
|
額定電壓 V
|
標稱截面mm2
|
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|
芯數
|
|
KVV KVVP
|
450/750
|
2-61
|
2-14
|
2-10
|
|
KVVP2
|
4-61
|
4-14
|
4-10
|
|
KVV22
|
7-61
|
4-61
|
4-14
|
4-10
|
|
KVVR
|
4-61
|
---
|
---
|
|
KVVRP
|
4-61
|
4-48
|
---
|
---
|
|
KVVP2-22
|
2-61
|
4-14
|
4-10
|
|
KYJV KYJVP
|
2-61
|
2-14
|
2-10
|
|
KYJV22
|
7-61
|
4-61
|
4-14
|
4-10
|
|
KYJVP2
|
4-61
|
4-14
|
4-10
|
|
KYJVR
|
4-61
|
---
|
---
|
|
KYJVRP
|
4-61
|
4-48
|
---
|
---
|
|
|
四、控制電纜技術指標
|
|
|
項目
|
技術指標
|
|
20℃直流電阻
|
截面
|
0.5mm2
|
0.75mm2
|
1.0mm2
|
1.5mm2
|
2.5mm2
|
4.0mm2
|
6mm2
|
10mm2
|
|
鍍層
|
不鍍錫
|
鍍錫
|
不錫鍍
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
|
A、B類
|
---
|
--
|
24.5
|
24.8
|
18.1
|
18.2
|
12.1
|
12.2
|
7.41
|
7.56
|
4.61
|
4.70
|
3.08
|
3.11
|
1.83
|
1.84
|
|
R類
|
39.0
|
40
|
26.0
|
26.7
|
19.5
|
20.0
|
13.3
|
13.7
|
7.98
|
8.21
|
---
|
---
|
---
|
---
|
---
|
---
|
|
試驗電壓
|
3000V/5min
|
|
阻燃性能
|
符合國家標準GB12666-90
|
|
|
|
|
|
|
|
五、絕緣線芯標志
|
|
|
本公司可提供的色標有白、紅、黑、黃、藍、綠、橙、灰、棕、紫十種。
一般情況下，本廠都是用數字標志區分。 |
|
|
|
|
交聯性能指標 |
|
|
|
|
項目
|
單位
|
性能指標
|
執行標準
|
|
空氣溫度
|
℃
|
200±3
|
GB/T2951.5-97
|
|
處理?xiàng)l件載荷時間
|
min
|
15
|
|
機械應力
|
N/cm2
|
20
|
|
負載下伸長率 最大
|
%
|
175
|
|
冷卻后永久伸長率 最大
|
%
|
15
|
|
|
|
|
|
|
|
|
屏蔽控制電纜屏蔽抑制系數 |
|
|
|
|
型號
|
KVVP
|
KVVP2
|
KVVRP
|
KVVRP2
|
KVVP2-22
|
KVVP3
|
|
屏蔽抑制系數≤
|
0.01
|
0.01
|
0.01
|
0.01
|
0.005
|
0.06
|
|
|
|
|
|
|
六、性能區別
電力電纜在電力系統主干線中用以傳輸和分配大功能電能，控制電纜從電力系統的配電點把電能直接傳輸?shù)礁鞣N用電設備器具的電源連接線路。電力電纜的額定電壓一般為0.6/1kV及以上，控制電纜主要為450/750V。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。
(一)控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個。
(二)控制電纜的標準是9330，電力電纜的標準是GB12706。
(三)控制電纜的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的。
(四)控制電纜的截面一般都不會超過10平方，電力電纜主要是輸送電力的，一般都是大截面。
由于以上大家講到的原因,電力電纜的規格一般可以較大，大到500平方(常規廠家能生產的范圍)，再大的截面一般能做的廠家就相對少了，而控制電纜的截面一般較小，最大一般不超過10平方。
七、控制電纜安裝布線的注意事項：
1.屋檐下。電纜只在不直接暴露在陽光照射或超高溫下，標準局域網電纜就可以應用，建議使用管道。 紫外線(UV)--不要將無紫外線防護的電纜應用于陽光的直射環境內。
2.外墻上。避免陽光直接照射墻面及人為損壞。熱度--電纜在金屬管道或線槽內的溫度很高，許多聚合材料在這種溫度下會降低使用壽命。
3.管道里(塑料或金屬的)。如在管道里，注意塑料管道的損壞及金屬管道的導熱。機械損壞(修復費用)--光纜的修復是十分昂貴的，在每一個間斷點至少需要兩次端接。
4.懸空應用/架空電纜�？紤]電纜的下垂和壓力。電纜是否被陽光直接照射。
5.直接在地下電纜溝中鋪設，這種環境是控制范圍最小的。電纜溝的安裝要定期進行干燥或潮濕程度的檢查。接地--如果控制電纜的屏蔽層需要接地，則必須遵守相應的標準。
6.地下管道。為便于今后的升級，電纜更換以及與表面壓力和周?chē)h(huán)境隔離，輔設管道相隔離，輔設管道是一個較好的方法。但不要寄希望于管道會永遠保持干燥，這將影響對電纜種類的選擇。水--在局域網雙絞線電纜的水分會增加電纜的電容，從而降低了阻抗并引起近端串?dāng)_問題。
