如何選擇電纜橋架
發布時間：2013-12-10 20:04 來源：未知

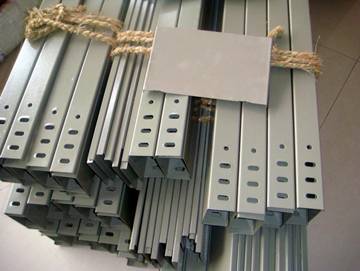

一、有關電纜橋架型號選擇：
1、確定環境條件：環境條件一般有三種：腐蝕環境、正常環境、特殊環境。
2、確定走向： 根據多數電纜走向，在室內可沿墻、柱、梁、樓板走，在室外盡可能沿管道走。
3、計算荷重：計算在電纜橋架走向斷面上的單位長度電纜的重量q及總荷載GG總=n1*q1+n2*q2+......nn*qn
式中：q1 q2 q3......qn為
每根電纜單位重量(Kg/m) n1 n2 n3......nn為相同電纜根數
G總 < G允 （電纜橋架的允許荷載，參照荷載曲線圖表）
4、選擇橋架：根據電纜荷載及橋架安裝處的環境，以橋架的荷載曲線為依據，來確定橋架的類型和規格以及立柱的間距、托臂的長度、橋架的層次、立柱的長度等。
5、根據電纜走向及其安裝的環境確定橋架的固定方式： 懸掛式、直立式（這兩種形勢均可采用單側固定或者雙側固定）、壁側式等。 各種電纜在電纜橋架上的層次安排與層間距離。
6、電纜橋架層次的排列是：弱電控制電纜在最上層，接著一般控制電纜、低壓動力電纜、高壓動力電纜，依次往下排列，這樣排列有利于屏
蔽干擾、通風、散熱等。如下表：
層次 電纜用途 采用電纜橋架形式
上 計算機電纜 帶蓋板的托盤式橋架或槽式橋架， 全封閉式
屏蔽電纜 帶蓋板的托盤式橋架或槽式橋架， 全封閉式
下 一般控制電纜 梯式橋架 低壓動力電纜 梯式橋架
高壓動力電纜1.5~3KV 帶蓋板的托盤式橋架 特高壓動力電纜35KV 帶蓋板的托盤橋架
各層電纜的層間距離為： 控制電纜>=200mm，動力電纜>=300mm，機械化敷設電纜>=400mm
7、當橋架的固定方式采用懸掛式且托臂為單側多層式安裝時，為了立柱受力平衡，應采用對稱載荷方式，敷設電纜橋架。
8、大跨距敷設電纜，可選用大跨距電纜橋架。
9、電纜橋架在穿越易受外來機械損傷的地區和日曬地區，應選用防護蓋板。
10、當電纜橋架轉變分支時，應采用各種彎通連接。
11、.鋼制電纜橋架的防腐措施為：靜電噴涂、熱鍍鋅、電鍍鋅（適用于輕腐地區），熱浸鍍鋅、鍍鋅鎳合金等（適用于重防腐地區）。熱浸鍍鋅電纜橋架用料厚度需在2.0mm以上。
12、電纜橋架的支撐間距應小于橋架最大允許支撐跨距。寬度應留有一定備用空位，以便以后增加電纜用。
13、當電力電纜和控制電纜較少時，可以在一個電纜架上安裝，但中間要用隔板將電力電纜和控制電纜隔開。
14、水平敷設電纜橋架，橋架的連接頭應盡量設置在跨距的1/4處，水平走向的電纜每隔2m固定一次，垂直走向的電纜每隔1.5m固定一次.
15、電纜橋架應有可靠接地，如為干線應將橋架的端部并聯軟銅線（截面積16平方毫米），并與總接地線相通，長跨距橋架每隔30~50m接地一次。
16、焊接安裝時，焊件四周焊縫不小于母件存度，并加防腐處理。
17、根據橋架的選用情況，列出的電纜橋架材料及明細表。
18、.鋁合金抗腐橋架，由于具有結構簡單，式樣新穎，重量輕，耐腐蝕，使用壽命長，安裝方便等特點，因此在一般環境地區，特別是在沿海監霧地區、高濕度和有腐蝕性的環境中，更能顯示出它的獨特抗腐蝕性能。
二、電纜橋架結構選擇：
1、在戶外使用時要保正電纜橋架上面最好加遮陽層，以防老化，在潮濕、有易燃粉塵、腐蝕性的環境下選用（BL類）槽式玻璃鋼電纜橋架（帶蓋板）。
2、在強腐蝕的環境下應選用（FM/FFM）類復合環氧樹脂（復合型）防腐、阻燃型電纜橋架。蓋板、托臂、支架必須選用同種材料制作，外露螺絲須加蓋防腐帽。
3、重點防火的環境應選用（GF/FH）類槽式電纜橋架、帶配套雙層蓋板。
4、需支撐的電纜直徑大、根數多時應選用分層式、分層走廊式橋架或鋼制橋架。
5、除上述情況外，可根據現場環境參照及技術需求選用梯級式、槽式、托盤式玻璃鋼防腐、阻燃電纜橋架或鋼制電纜橋架，在容易積灰塵及其它需要遮蓋的環境和戶外宜加蓋板。
6、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤橋架，大跨距跨越公共通道時，可根據用戶的需求提高橋架的承載能力。
7、對于大跨距的地方要選擇（>6m）需選用復合型電纜橋架產品。
三、電纜橋架安裝注意事項：
1、位于振動場所的橋架系統，對包括接地部位的螺栓連接處，應裝置彈簧墊圈。
2、要求防火的金屬橋架，應對金屬構件外表面施加符合國家有關規范規定的耐火涂層。
3、金屬制橋架系統，應有可靠的電氣連接并接地，使用玻璃鋼橋架，應沿橋架全長另敷設專用接地線。
4、電纜橋架種類的選擇，應符合下列規定：明敷的全塑電纜數量較多，或電纜跨越距離較大、高壓電纜蛇形安置方式時，宜用電纜橋架。
5、梯架、托盤的直線段超過下列長度時，應留有不少于20mm的伸縮縫：
（1）鋼制，30m。
（2）鋁合金或玻璃鋼制，15m。
6、電纜橋架應符合下列規定：
（1）表面光滑無毛刺。
（2）適應使用環境的耐久穩固。
（3）滿足所需的承載能力。
（4）符合工程防火要求。
7、電纜橋架品種的選擇，應符合下列規定：
（1）在有易燃粉塵場所，或需屏蔽外部的電氣干擾，應采用無孔托盤。
（2）高溫、腐蝕性液體或油的濺落等需防護場所，宜用托盤。
（3）需因地制宜組裝時，可用組裝式托盤。
（4）除（1）～（3）項外，宜用梯架。
8、金屬制的電纜橋架應有防腐蝕處理，且應符合下列規定：
（1）大容量發電廠等密集配置場所或重要回路的鋼制電纜橋架，應從一次性防腐處理具有的耐久性，按工程環境和耐久要求，選用適合的防
腐處理方式，在強腐蝕環境，宜采用熱浸鋅等耐久性較高的防腐處理。
（2）型鋼制臂式支架，輕腐蝕環境或非重要性回路的電纜橋架，可用涂漆處理。
9、電纜橋架的組成結構，應滿足強度、剛度及穩定性要求，且符合下列規定：
（1）橋架的承載能力，不得超過使橋架最初產生永久變形時的最大荷載除以安全系數為1.5的數值。
（2）梯架、托盤在允許均布承載作用下的相對撓度值，對鋼制不宜大于1/200；對鋁合金制不宜大于1/300。
（3）鋼制托臂在允許承載下的偏斜與臂長比值，不宜大于1/100。
10、 電纜橋架的強度，應滿足電纜及其附屬件荷重和安裝維護的受力要求，且應符合下列規定：
（1）有可能短暫上人時，按900N的附加集中荷載計。
（2）機械化施工時，計入縱向拉力、橫向推力和滑輪重量等影響。
（3）在戶外時，計入可能有覆冰、雪和大風的附加荷載。
十一、電纜橋架除支持單相工作電流大于1000A的交流系統電纜情況外，宜用鋼制，在強腐蝕環境，選用其他材料電纜支架，應符合下列規定：
1、電纜溝中普通橋架（臂式支架），可選用耐腐蝕的剛性材料制。
2、電纜橋架組成的梯架、托盤，可選用滿足工程條件難燃性的玻璃鋼制。
3、技術經濟綜合較優時，可用鋁合金制電纜橋架。
